こんにちは、花粉症で辛くてもマスクは着けたくないウエドノです。

今回は旧型C4ピカソに使われているエアサスのコンプレッサーを分解します。

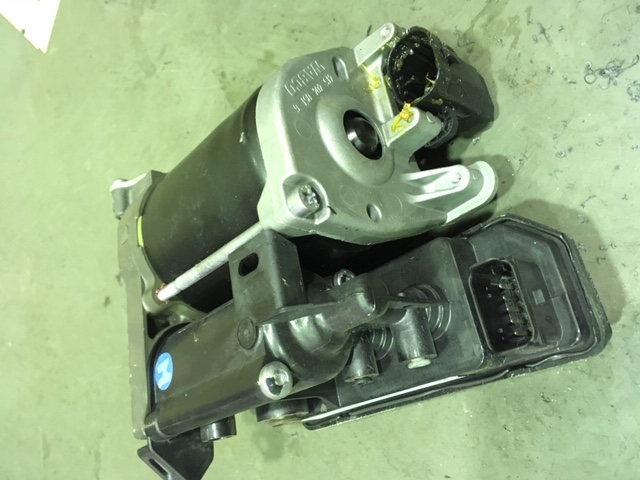

まずはコンプレッサーとエアサスECUを分離します。

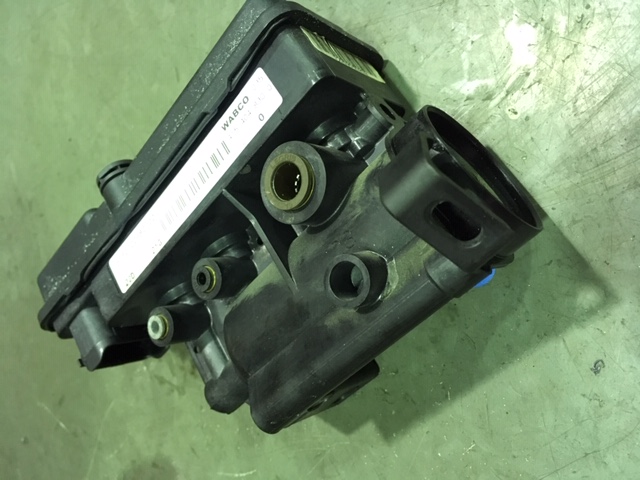

エアサスECUです。
コンプレッサーの制御、空気の通路の切り替えを行います。

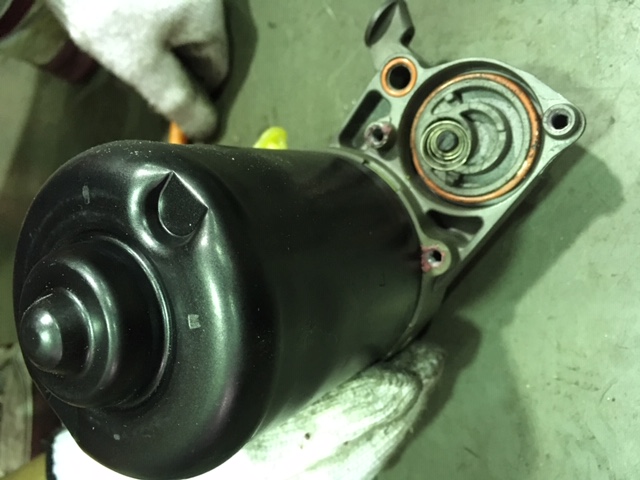

コンプレッサー本体です。
モーターを使って圧縮空気を作っています。
オレンジ色のOリングの内側にバネを利用した逆流防止弁が付いています。


コンプレッサーの方はもう少し解体出来そうです。
ばらしてビックリレシプロエンジンの様な作りです!

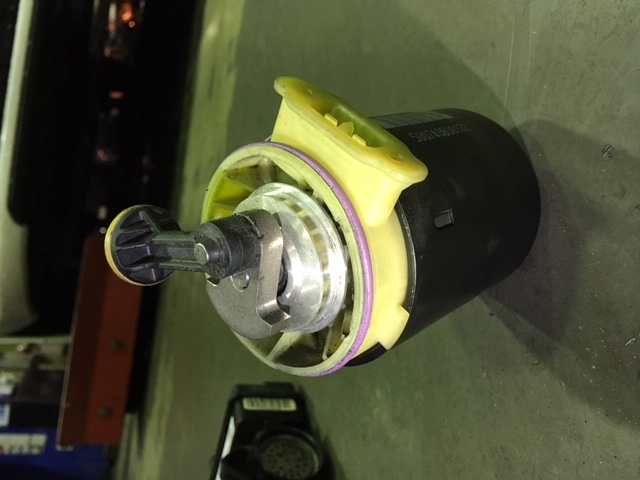

モーターの先にはクランクとピストンが付いてます。

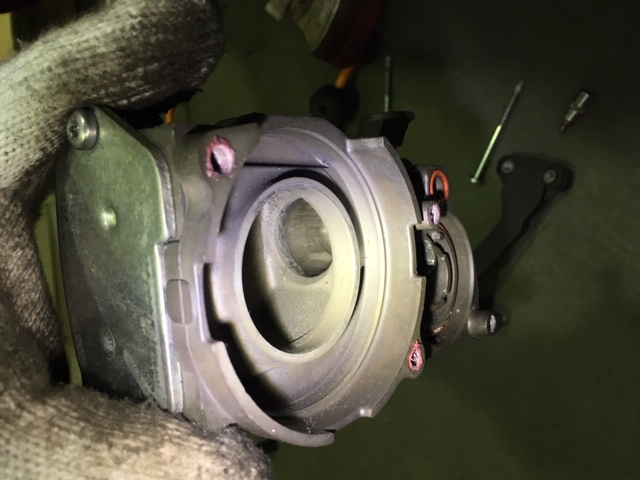

写真ではわかりにくいですが、奥の方に見える穴がシリンダーです。
シリンダーの中でピストンが上下することで空気を送ります。
これだけでは加圧出来ないので、先ほどの逆流防止弁が付いています。
逆流防止弁のおかげで一方的に空気が送られて加圧されます。

この加圧されて空気を使ってピカソの車重を支えています。
